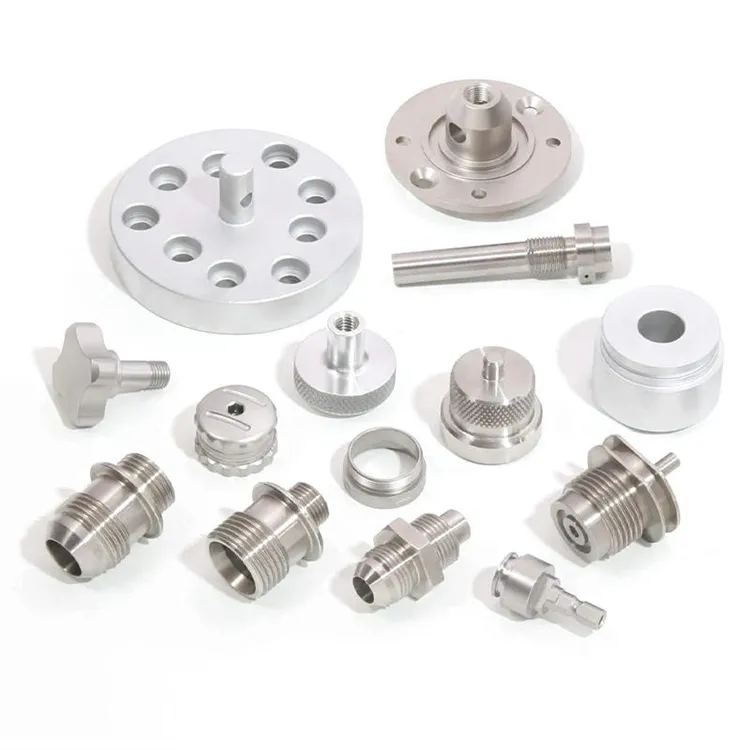

Lavorazione di parti in lamiera di alluminio CNC

Le parti in lamiera di alluminio CNC sono componenti lavorati a partire da materiale piatto- laminato in alluminio (piastra o lamiera) utilizzando apparecchiature a controllo numerico computerizzato come centri di lavoro, macchine da taglio laser e presse piegatrici. Costituiscono la spina dorsale di involucri, pannelli, staffe, alloggiamenti e dissipatori di calore in dispositivi elettronici, macchinari, automobili e apparecchiature energetiche.



La prima cosa che un acquirente dovrebbe definire è la forma materiale. Nel commercio internazionale, il confine trapiattoEfoglioè una convenzione, non una legge universale:

Pratica nordamericana (uso commerciale ASTM B209):viene chiamato materiale da 6,35 mm (0,250 pollici) e più spessopiatto; il materiale più sottile èfoglio.

Pratica europea/internazionale (utilizzo EN 573, ISO 6361):viene comunemente utilizzato un confine di 6 mm tra la lamiera e la piastra.



Poiché la convenzione differisce da una regione all'altra, nella tua richiesta indica sempre lo spessore richiesto e lo standard applicabile - il macchinista lavora in base al disegno e il disegno lavora in base allo standard.



La famiglia delle leghe determina la lavorabilità, la robustezza, la resistenza alla corrosione, la saldabilità e la risposta di finitura. Questi quattro gradi coprono la grande maggioranza dei progetti di lavorazione-di piastre; tutti sono disponibili secondo ASTM B209 (USA), EN 573-3 / EN 485 (Europa), ISO 6361 e GB/T 3880 (Cina).

Grado (EN AW / UNS)	Famiglia	Trattabile termicamente-	Resistenza alla trazione tipica*	Applicazioni tipiche
5052(AlMg2.5/A95052)	Al–Mg	NO	≈ 190–230 MPa (H32)	Equipaggiamento marittimo, serbatoi di carburante, lamiere saldate-involucri metallici, staffe - la migliore resistenza alla corrosione e saldabilità dei quattro.
6061(AlMg1SiCu/A96061)	Al-Mg-Si	SÌ	≈ 290–310 MPa (T6)	Telai strutturali, alloggiamenti, pannelli, parti di radiatori - il grado di lavorazione-per uso generale.
6063(AlMg0.7Si/A96063)	Al-Mg-Si	SÌ	≈ 205–240 MPa (T6)	Cornici, profili architettonici, dissipatori - ottima risposta all'anodizzazione e finitura superficiale.
7075(AlZn5.5MgCu / A97075)	Al–Zn–Mg–Cu	SÌ	≈ 510–570 MPa (T6)	Staffe aerospaziali, attrezzature, componenti-a carico elevato - resistenza massima, saldabilità inferiore, costi più elevati.

*I valori tipici sono rappresentativi degli stati standard e vengono forniti solo per il confronto delle qualità. I minimi garantiti provengono dallo standard in vigore (ASTM B209 / EN 485 / ISO 6361) per la tempra specifica ordinata - conferma la tempra e le proprietà garantite sul certificato del materiale.



Come scegliere

Prima la corrosione o la saldatura → 5052.

Bilancio generale di resistenza strutturale e lavorabilità→ 6061 (il valore predefinito per la maggior parte delle parti di piastre CNC).

Parti estetiche anodizzate, profili, dissipatori di calore → 6063.

Massima resistenza per grammo→ 7075 (budget per costi di materia prima-più elevati e nota della limitazione di saldabilità).





L'alluminio è un materiale morbido e termicamente attivo: si espande circa il doppio per grado dell'acciaio e le sezioni sottili si flettono facilmente sotto le forze di taglio e bloccaggio. Ecco perché la tolleranza e la planarità delle parti in lamiera vengono gestite in funzione della dimensione, non come un singolo numero. La funzionalità standard del nostro negozio pubblicato-è mostrata di seguito (i valori pubblicati dal produttore; i callout finali seguono il GD&T sul disegno).



4.1 Tolleranza dimensionale

Dimensione nominale (mm)	Tolleranza (mm)
0 – 6	±0.05
>6 – 30	±0.10
>30 – 120	±0.15
>120 – 400	±0.20
>400 – 1000	±0.30
>1000 – 2000	±0.50



4.2 Tolleranza di planarità

Portata (mm)	Planarità (mm)
0 – 30	0.05
>30 – 100	0.10
>100 – 300	0.20
>300 – 1000	0.30
>1000 – 3000	0.40



4.3 Controllo angolare, verticalità e simmetria

La tolleranza angolare, la verticalità e la simmetria sono controllate in base allo standard di fabbrica pubblicato dal fornitore - ad esempio, tolleranza angolare da ±1 grado su elementi corti che si restringe a valori più fini man mano che l'elemento cresce e verticalità/simmetria da 0,2 mm su campate brevi. Poiché queste tolleranze di forma interagiscono con il fissaggio e il bloccaggio, devono essere concordate sul disegno in fase di richiesta di offerta anziché essere assunte.



4.4 Come le lastre sottili rimangono piatte

Titoli gestiti sotto stress-:la piastra è lavorata con asportazione di materiale bilanciata; laddove lo stress interno rappresenta un rischio, il grezzo viene pre-condizionato prima del passaggio di finitura.

Mandrini a vuoto:il foglio sottile viene tenuto piatto dal vuoto su tutta la superficie anziché dai morsetti sui bordi, eliminando la distorsione indotta dal morsetto-.

Fissaggio a-forza ridotta e tagli in sequenza:la sgrossatura rimuove la massa, la parte viene sbloccata per rilasciare la tensione, quindi -serrata nuovamente per una leggera passata di finitura.

Refrigerante e utensili affilati:il calore è nemico della planarità - il refrigerante controllato, gli inserti affilati e i carichi di truciolo adeguati mantengono bassa la crescita termica.



I bordi in alluminio fresati, forati e tagliati al laser- escono dalla macchina con bave e, nel caso del laser, un sottile strato di rifusione/scoria. Se non trattate, le bave tagliano le mani degli operatori, danneggiano guarnizioni e cavi e impediscono l'ispezione in entrata. Pratica standard nella nostra officina:

Rottura del bordo:Smusso di 0,2–0,5 mm o raggio specificato su tutti i bordi lavorati secondo il disegno; spigoli vivi solo dove il progetto li richiede esplicitamente.

Opzioni di processo:sbavatura manuale con utensili manuali per prototipi e geometrie complesse, vibrofinitura per lotti di piccole parti e finitura a spazzola per raggiature coerenti dei bordi su piastre piane.

Controllo post-anodizzazione:l'anodizzazione crea un sottile strato di ossido che può enfatizzare la ruvidità dei bordi. - i bordi vengono puliti prima dell'anodizzazione e ispezionati dopo.

Indica i requisiti del bordo (dimensione della rottura, raggio, assenza di spigoli vivi) sul disegno. Si tratta di una nota di una-riga che impedisce un'intera classe di controversie sul rifiuto.



Le finiture in alluminio svolgono tre funzioni: aspetto estetico, protezione dalla corrosione e resistenza all'usura funzionale. La scelta giusta dipende dall'ambiente, dai requisiti di colore e dal budget.

Fine	Costruzione/spessore tipici	Caratteristiche chiave	Utilizzo tipico
Anodizzazione solforica (Tipo II)	≈ 5–25 µm	Strato di ossido decorativo, tingibile (trasparente, nero, personalizzato), resistente-; secondo la norma ISO 7599.	Pannelli, alloggiamenti, parti visibili che richiedono colore e resistenza alla corrosione.
Anodizzazione dura (Tipo III)	≈ 25–100+ µm	Elevata resistenza all'usura e durezza; finitura naturale più scura.	Parti meccaniche, corpi valvola, superfici di scorrimento.
Spazzolatura/lucidatura	Meccanico, nessuna costruzione	Aspetto satinato o a specchio; nessuno strato di corrosione aggiunto.	Placche, custodie, finiture decorative.
Verniciatura a polvere	≈ 60–120 µm	Gamma di colori spessa, durevole e ampia; maschera i segni di lavorazione.	Telai per esterni, alloggiamenti industriali, involucri-per carichi pesanti.
Passivazione-senza cromo (conversione chimica)	Pellicola sottile	Strato di base anticorrosivo, conforme a RoHS/REACH, buona adesione della vernice.	Fondo per verniciatura, protezione anticorrosione su parti funzionali.

Se la tua parte è anodizzata, comunicaci il colore target e se si desidera un aspetto lucido o opaco, e contrassegna tutte le superfici funzionali che devono rimanere non rivestite (ad esempio, superfici di tenuta, zone conduttive).



Le parti in lamiera di alluminio CNC compaiono ovunque sia necessario un componente piatto, leggero, resistente e rifinibile. Le famiglie più comuni che lavoriamo:

Pannelli frontali e frontalini:ritagli fresati di precisione-, fori svasati e superfici anodizzate-pronte per la serigrafia per strumenti e armadi di controllo.

Involucri e chassis:scatole piegate 5052/6061 con borchie di montaggio lavorate, coperchi ventilati e cuciture compatibili con le interferenze EMI-.

Staffe e piastre di montaggio:supporti per servo, staffe per sensori, piastre motore e adattatori di interfaccia in cui la posizione del foro e la planarità determinano il successo dell'assemblaggio.

Dissipatori e radiatori:modelli di alette fresate in 6063/6061 per l'elettronica di potenza - il settore dei radiatori elettronici è una delle nostre principali linee di esportazione.

Idraulico e pneumatico:blocchi valvole e piastre collettori lavorati da piastre spesse con tolleranze strette dei fori e planarità della faccia-di tenuta.

Drone e componenti di automazione:parti strutturali leggere e rigide dove la forza 7075 o l'equilibrio 6061 guadagnano il loro peso.

Le esportazioni attualmente si concentrano nel Medio Oriente e nel Sud-Est asiatico, coprendo clienti nel settore dell'elettronica, dei macchinari industriali e dell'automazione.



Le dichiarazioni di qualità sono valide tanto quanto il sistema che sta dietro ad esse. Questo è ciò che effettivamente ottiene un acquirente quando ordina con noi:

Attrezzatura:Centri di lavoro CNC importati dalla Germania e dal Giappone, che raggiungono una ripetibilità della macchina di ± 0,005 mm. Nota: la ripetibilità della macchina non è una tolleranza generale per ogni caratteristica. - La tolleranza della parte segue le tabelle basate sulle dimensioni-sopra e il GD&T sul disegno.

Flusso di lavoro completo:dallo sviluppo del prototipo alla produzione di massa, con la consegna dei primi-campioni entro 3-7 giorni lavorativi per accelerare il ciclo di ricerca e sviluppo.

Finitura verde:passivazione-esente da cromo e verniciatura a spruzzo-a base d'acqua, conforme a RoHS e REACH.

Tracciabilità digitale:il nostro sistema MES registra ogni operazione, offrendo la completa tracciabilità del processo di produzione-e la visualizzazione dei dati per una qualità dei lotti costante.

Ispezione:controllo dimensionale nelle fasi in entrata, in-processo e finali; i certificati dei materiali accompagnano la targa fornita.



Cosa inviare in una richiesta di offerta:disegno della parte (STEP/PDF) con qualità del materiale + stato d'animo, spessore, finitura, quantità, tempi di consegna previsti e i documenti di ispezione necessari. Rispondiamo con un suggerimento sul processo, una revisione della tolleranza e un preventivo definitivo.









Q1: Qual è la differenza tra piastra di alluminio e foglio di alluminio?

Il confine è una convenzione commerciale basata sullo spessore. La pratica nordamericana tratta l'alluminio da 6,35 mm (0,250 pollici) e più spesso come lamiera; La pratica europea/internazionale utilizza comunemente un limite di 6 mm. Indica lo spessore e lo standard applicabile sul tuo ordine in modo che non ci siano ambiguità.



D2: Quali qualità di alluminio lavorate e come posso scegliere tra 5052, 6061, 6063 e 7075?

We machine all four per ASTM B209 / EN 573 / ISO 6361. Use 5052 for corrosion resistance and welding, 6061 as the general-purpose structural default, 6063 for anodized appearance and heat sinks, and 7075 where maximum strength is needed (accepting higher cost and limited weldability).



Q3: Quali tolleranze di lavorazione puoi mantenere sulle parti in lamiera di alluminio?

Standard di officina: tolleranza dimensionale da ±0,05 mm (caratteristiche inferiori o uguali a 6 mm) con ampliamento a ±0,50 mm (1000–2000 mm); planarità da 0,05 mm (campate inferiori o uguali a 30 mm) a 0,40 mm (1000–3000 mm). I callout finali seguono il GD&T sul tuo disegno - le tabelle di tolleranza in questo articolo sono pubblicate come base di riferimento delle nostre capacità.



Q4: Come si evita che le piastre sottili di alluminio si deformino durante la lavorazione CNC?

Gestito con-stress gestito, mandrini a vuoto, fissaggio-a forza ridotta, taglio multi-passo bilanciato con refrigerante e una leggera passata finale di finitura dopo il rilascio dello stress. La planarità viene ri-controllata prima della sbavatura.



Q5: Quali opzioni di finitura superficiale sono disponibili per le parti in lamiera di alluminio?

Anodizzazione solforica (Tipo II, colorata), anodizzazione dura (Tipo III), spazzolatura, verniciatura a polvere e passivazione senza cromo- - tutti conformi a RoHS/REACH, anodizzazione conforme a ISO 7599.



Q6: Quanto velocemente posso ottenere un prototipo?

I campioni del primo-pezzo vengono normalmente consegnati entro 3-7 giorni lavorativi dall'approvazione del disegno, consentendoti di verificarne l'idoneità e di completarli nelle prime fasi del processo di ricerca e sviluppo.



Q7: Potete fornire certificati dei materiali e rapporti sulla qualità?

SÌ. Certificati di cartiera per la lamiera in entrata, rapporti di ispezione dimensionale per le parti lavorate e tracciabilità della produzione basata su MES-per ogni lotto.



Q8: Gestite sia i prototipi che la produzione di massa?

Sì - il percorso completo dallo sviluppo del prototipo alla produzione in serie, con controllo del processo documentato e ripetibilità stabile sugli ordini di volume.
